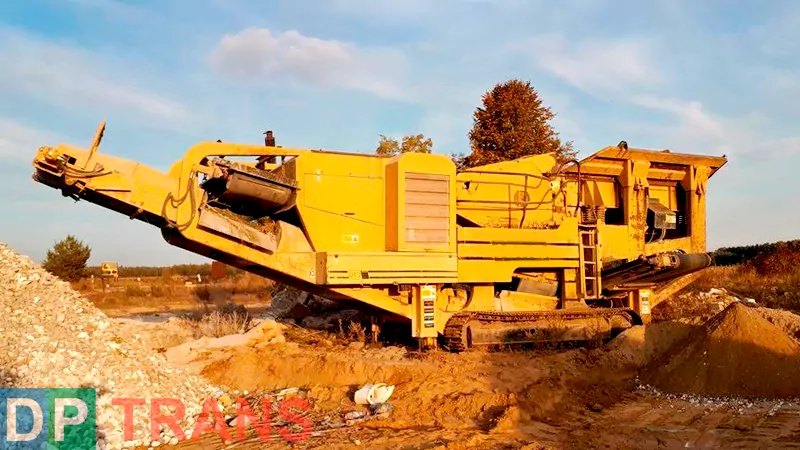

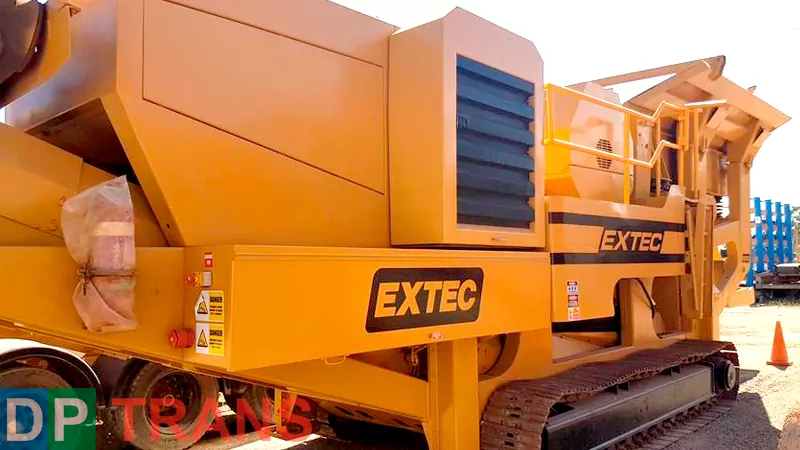

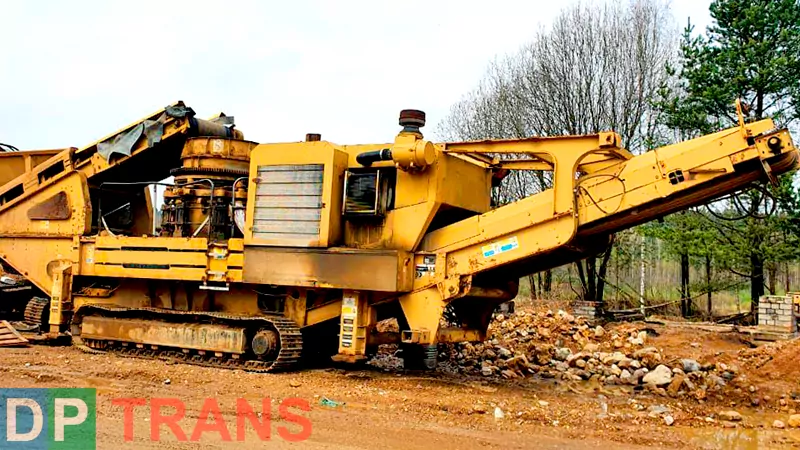

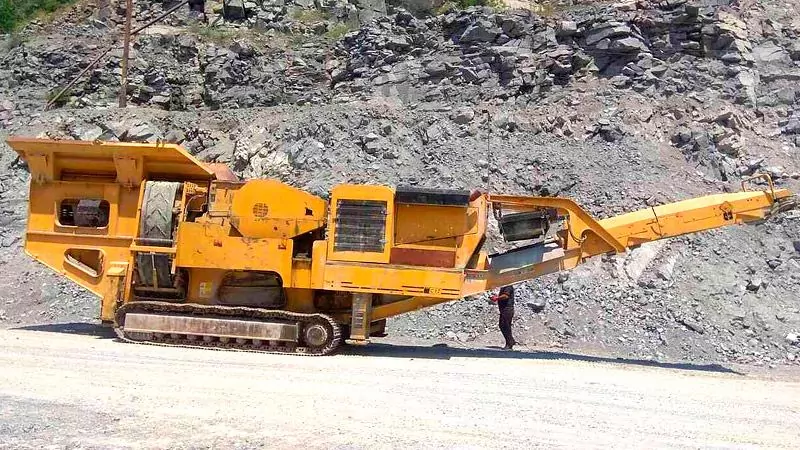

Щокова кам'яна дробарка EXTEC C-12

Призначення

Щокова дробарка С-12+ – автономний пристрій для подрібнення мінералів та великокускових сипких матеріалів: камінь, бут, бетон, залізобетон розміром до 600 мм. Величина подрібнення встановлюється оператором. Пристрій на гусеничному ходу відрізняється підвищеною прохідністю. Дробарка С-12 використовується в гірничодобувній, переробній галузі, будівництві для виконання технологічних операцій:

• велике, середнє дроблення;
• проміжне гуркотіння;
• відвалоутворення та ін.

Автономна дробарка оснащена дизельним двигуном, який використовується для генерування електричного струму та приводу гідравлічної системи пристрою. Частини обладнання, що рухаються, в т.ч. гусениці, щоки, конвеєри, щоки рухаються гідравлічною системою. Пристрої відрізняються високою продуктивністю, надійністю, довговічністю, ремонтопридатністю. Робочі частини дробарки (щоки) виконані з міцної марочної сталі.

Технічні характеристики

Дробарка:

Швидкість дроблення – 300 циклів/хв.

Тип приводу – гідравлічний

Розмір завантажувального отвору – 1200 х 750 мм

Максимальний розмір шматків породи – 600 мм.

Конвеєри:

Головний конвеєр (ширина х довжина) – 1000 х 12000 мм

Швидкість головного конвеєра – 123 об/хв.

Бічний конвеєр (ширина х довжина) – 650 х 3100 мм

Додатковий бічний конвеєр (опція) – 650 х 5100 мм

Система подачі мінеральної сировини:

Місткість бункера – 5,3 м3

Ширина бункера – 2751 мм.

Довжина живильника – 4000 мм.

Ширина живильника – 1100 мм

Розміри дробарки С-12:

Довжина/ширина/висота у транспортному положенні – 14646 х 2756 х 3429 мм

Довжина/ширина/висота у транспортному положенні з візком – 15098 х 2756 х 3838 мм

Довжина/ширина/висота у робочому положенні – 15750 х 4108 х 4063 мм

Споряджена маса – 46,38 т

Двигун:

Виробник – Caterpillar (США)

Модель – C-9 Industrial C

Максимальна потужність – 350 л. з (261 кВт)

Крутний момент – 2200 об/хв

Місткість паливного бака – 420 л

Ємність гідробака – 1400 л

Витрата палива при 100% навантаженні – 70,95 л/год.

Витрата палива при 75% навантаженні – 52,5 л/год.

Витрата палива при 50% навантаженні – 35,8 л/год.
